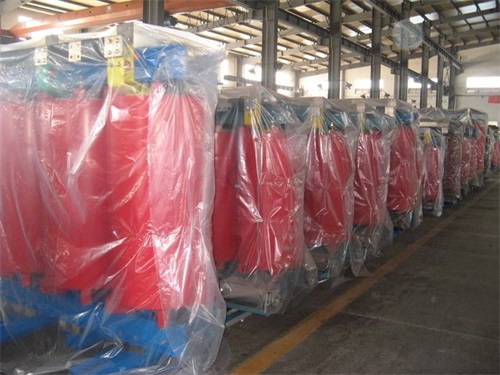

天水SCB11-200KVA/10KV/0.4KV干式变压器

时间：2020-07-04 09:34:50 点击量：103952

　　限位开关XK1和XK2安装在调压变压器上碳刷允许旋转范围的极限端位置，若因输入电压偏高或偏低较多，电动机拖动碳刷转至极限位置仍不能使输出电压回到220v，碳刷架将触及限位开关，电动机断电停转，以免电动机过载损坏。

　　1、超过变压器的变压范围，这可能是前期采购变压器时，采购的变压器过小或是电压过大等。

　　2、行程限位开关已坏;

　　3、电路板已坏;

　　4、伺服电机烧毁;

　　若因输入电压降低等原因引起输出电压低于220v，电压比较器A1.3的输出端{8}脚电位变高，之后三极管Q2导通，继电器J2吸合，电动机M得电转动，但这时电动机绕组上的电压极性与上次相反，其回路是：DC12v→继电器J2常开接点→限位开关XK2→电动机M→XK1→J1常闭接点→地，电动机反向旋转，直至输出电压回升到220v为止。

　　变压器保护装置：

　　1)为防御变压器油箱内部各种短路故障和油面降低的瓦斯保护。

　　2)为防御变压器绕组和引出线多相短路、大接地电流系统侧绕组和引出线的单相接地短路、绕组匝间短路等的(纵联)差动保护或电流速断保护。

　　3)为防御变压器外部相间短路，并作为瓦斯保护和差动保护(或电流速断保护)后备保护的过电流保护(或复合电压启动的过电流保护、或负序过电流保护)。

　　4)为防御大接地电流系统中变压器外壳接地短路的零序电流保护。

　　5)为防御变压器对称过负荷的过负荷保护。

　　6)为防御变压器过励磁的过励磁保护。
